Podłączenie nowego unifonu w mieszkaniu może wydawać się skomplikowanym zadaniem, zwłaszcza gdy mamy do czynienia ze starszą, 6-żyłową instalacją. Jednak z odpowiednim przygotowaniem i wiedzą, możesz samodzielnie wykonać tę pracę, oszczędzając przy tym pieniądze na wezwaniu fachowca. Ten poradnik krok po kroku przeprowadzi Cię przez cały proces, od identyfikacji przewodów po testowanie nowego urządzenia.
Samodzielne podłączenie unifonu 6-żyłowego kluczowe kroki do sukcesu.
- Brak uniwersalnych kolorów przewodów wymaga skupienia się na oznaczeniach funkcyjnych (MASA, SŁUCHAWKA, MIKROFON, WYWOŁANIE, ZACZEP).
- Żyła MASA (GND, -) jest kluczowa dla działania całego systemu i jej poprawne podłączenie to podstawa.
- Częste błędy to zamienione żyły SŁUCHAWKA i MIKROFON oraz nieprawidłowe mostkowanie zacisków ZACZEP.
- Niezbędne narzędzia to śrubokręty, szczypce do ściągania izolacji, a opcjonalnie multimetr.
- Dokumentacja starego podłączenia (zdjęcie) jest nieoceniona przy identyfikacji przewodów.
- W przypadku problemów, instrukcje producenta unifonu (np. Urmet, Cyfral) często zawierają schematy mostkowania.
Przygotuj się na wymianę domofonu
Zanim przystąpisz do jakichkolwiek prac, kluczowe jest dokładne przygotowanie. Posiadanie odpowiednich narzędzi i świadomość potencjalnych zagrożeń to podstawa bezpiecznej i skutecznej wymiany unifonu. Upewnij się, że masz pod ręką wszystko, co niezbędne, aby uniknąć przerw w pracy i frustracji.
Niezbędne narzędzia to:
- Śrubokręt krzyżakowy
- Śrubokręt płaski
- Szczypce do ściągania izolacji (stripper) lub ostry nożyk
- Taśma izolacyjna
- Opcjonalnie: multimetr (miernik uniwersalny) jego zastosowanie jest nieocenione przy identyfikacji nieoznakowanych żył, pozwala na pomiar napięcia i ciągłości obwodu, co ułatwia precyzyjne określenie funkcji każdego przewodu.
Pamiętaj o bezpieczeństwie. Choć w większości mieszkań instalacja domofonowa jest zasilana niskim napięciem, zawsze istnieje ryzyko zwarcia, które może uszkodzić nie tylko Twój unifon, ale także centralę domofonową w całym pionie. Jeśli masz możliwość, odłącz zasilanie w mieszkaniu na czas pracy. Jeśli nie, zachowaj szczególną ostrożność podczas manipulowania przewodami.
Sprawdź, czy na pewno masz instalację 6-żyłową
Choć ten poradnik skupia się na instalacjach 6-żyłowych, warto upewnić się, że właśnie z taką mamy do czynienia. W starszych polskich blokach mieszkalnych takie instalacje są nadal powszechne, ale zdarzają się również systemy 4- lub 5-żyłowe. Potwierdzenie liczby żył pozwoli Ci uniknąć błędów na samym początku i upewnić się, że stosujesz się do właściwych instrukcji.
Bezpieczeństwo przede wszystkim: Jak uniknąć zwarcia i uszkodzenia instalacji?
Najważniejszą zasadą podczas pracy z instalacją elektryczną, nawet niskonapięciową, jest zachowanie ostrożności. Przed rozpoczęciem jakichkolwiek prac odłącz zasilanie w swoim mieszkaniu, jeśli jest to możliwe (np. wyłączając odpowiedni bezpiecznik w skrzynce rozdzielczej). Jeśli nie masz takiej możliwości, pracuj bardzo uważnie, upewniając się, że żadne odsłonięte przewody nie stykają się ze sobą ani z metalowymi elementami. Zwarcie może spowodować nie tylko uszkodzenie unifonu, ale także awarię całej instalacji domofonowej w budynku, co narazi Cię na dodatkowe koszty i problemy.

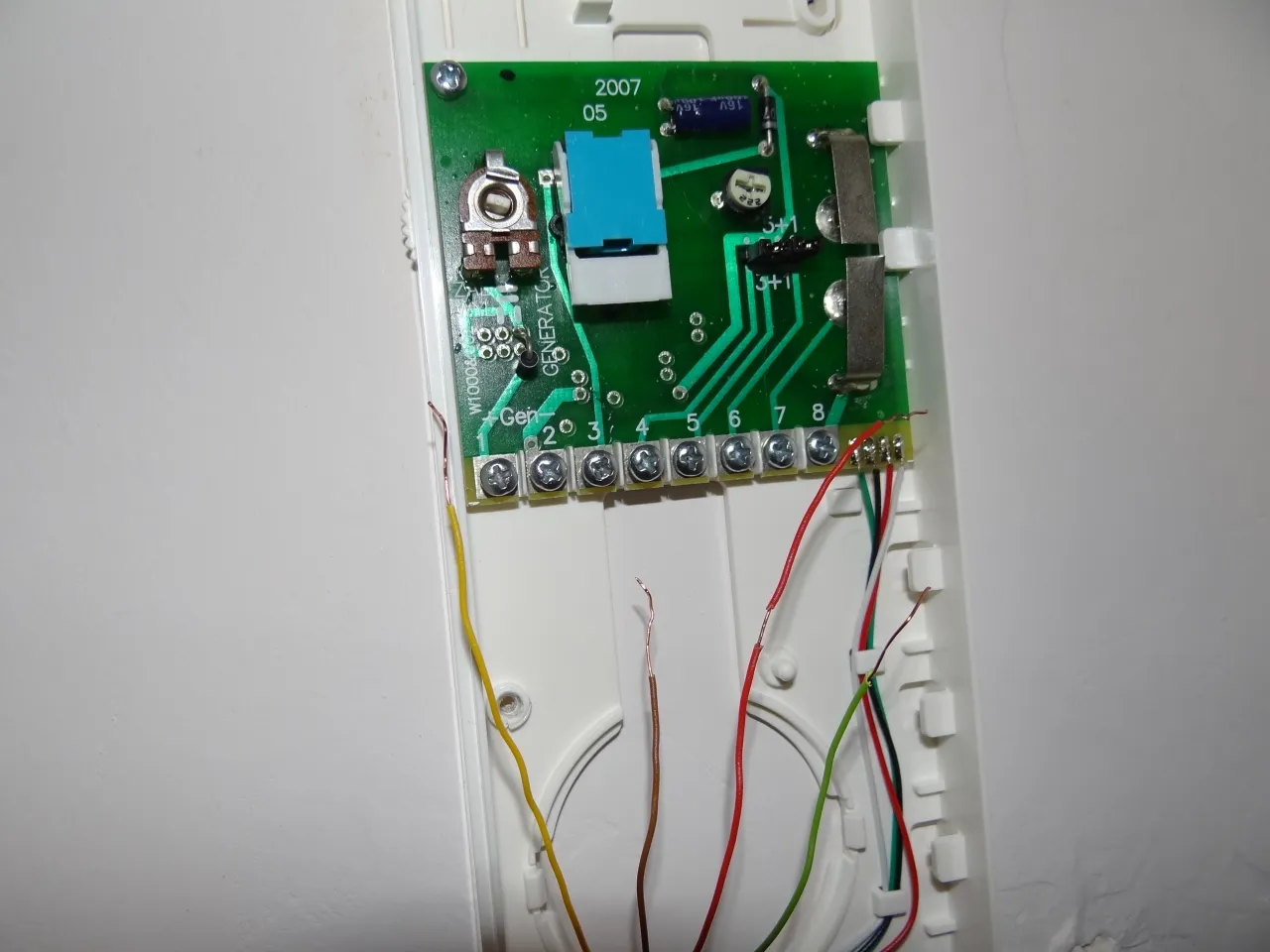

Zrób zdjęcie, które uratuje Cię przed katastrofą
To prawdopodobnie najważniejszy krok, który możesz wykonać przed demontażem starego unifonu. Zanim odłączysz jakiekolwiek przewody, zrób wyraźne zdjęcie podłączenia starego urządzenia. Upewnij się, że na zdjęciu widać, który kolor przewodu jest podłączony do którego zacisku. To zdjęcie będzie Twoją mapą i nieocenioną pomocą, zwłaszcza gdy okaże się, że kolory przewodów nie odpowiadają żadnemu standardowi lub są po prostu mylące.
Rozszyfruj przeznaczenie sześciu kabli
Kluczem do sukcesu w podłączeniu nowego unifonu jest zrozumienie funkcji, jaką pełni każdy z sześciu przewodów w Twojej instalacji. Zapomnij o poleganiu wyłącznie na kolorach w instalacjach domofonowych często wprowadzają one w błąd. Skup się na identyfikacji poszczególnych żył na podstawie ich przeznaczenia w systemie.
Dlaczego kolory kabli często wprowadzają w błąd?
W starszych instalacjach domofonowych, takich jak te 6-żyłowe, nie istniał jeden, uniwersalny standard kolorystyczny przewodów. Producenci stosowali różne oznaczenia, a z biegiem lat izolacja mogła ulec degradacji, zmieniając kolor. Czasem też podczas remontów czy naprawy były używane przypadkowe przewody. Dlatego poleganie na kolorze jest bardzo ryzykowne i często prowadzi do błędnych podłączeń. Zawsze priorytetem powinna być identyfikacja funkcji przewodu.
Uniwersalny język domofonów: Omówienie standardowych oznaczeń
Chociaż kolory mogą się różnić, oznaczenia na zaciskach unifonów są zazwyczaj bardziej spójne, zwłaszcza w nowszych urządzeniach. Oto najczęściej spotykane oznaczenia i ich znaczenie:
| Oznaczenie na zacisku | Funkcja przewodu |
|---|---|
| MASA (lub GND, -) | Przewód wspólny, minus instalacji. Jest to kluczowy przewód dla prawidłowego działania całego systemu. Bez poprawnego podłączenia masy, unifon nie będzie działał. |
| SŁUCHAWKA (lub SPK, S) | Przewód odpowiedzialny za dźwięk w słuchawce (głośnik). |
| MIKROFON (lub MIC, M) | Przewód mikrofonu w słuchawce, odpowiedzialny za przesyłanie Twojego głosu na zewnątrz. |
| WYWOŁANIE (lub RING, CALL, I) | Przewód sygnału dzwonka, który informuje Cię o przyjściu gościa. |
| ZACZEP 1 (lub Z1, SW1, LOCK) | Przewód sterujący elektrozaczepem, czyli przyciskiem otwierania drzwi wejściowych. |
| ZACZEP 2 (lub Z2, SW2) | Drugi przycisk funkcyjny. W wielu instalacjach nie jest wykorzystywany, ale może służyć do otwierania bramy lub innych funkcji, w zależności od systemu. |
Metoda dla odważnych: Jak zidentyfikować żyły metodą prób i błędów, gdy nie masz schematu?
Jeśli nie masz zdjęcia starego podłączenia, a kolory przewodów są niejednoznaczne, identyfikacja żył może być wyzwaniem. Najbezpieczniej jest zacząć od próby zidentyfikowania żyły MASA. Często jest ona podłączona do zacisku oznaczonego jako "-" lub "GND". Jeśli masz multimetr, możesz spróbować zmierzyć napięcie między poszczególnymi przewodami, ale wymaga to pewnej wiedzy technicznej. Alternatywnie, możesz podpytać sąsiada, czy ma ten sam system i czy mógłby udostępnić zdjęcie swojego podłączenia. Dobrym pomysłem jest również kontakt z administracją budynku czasami dysponują oni schematami instalacji lub mogą udzielić wskazówek. Pamiętaj, że doświadczeni instalatorzy używają multimetru do precyzyjnej identyfikacji, ale dla osoby bez doświadczenia, metoda prób i błędów, zaczynając od MASY, jest najrozsądniejsza.
Podłącz unifon krok po kroku
Posiadając już wiedzę o oznaczeniach i potencjalnie zidentyfikowane przewody, możesz przystąpić do właściwego podłączenia nowego unifonu. Proces ten, choć wymaga precyzji, jest prosty do wykonania, jeśli będziesz postępować zgodnie z instrukcjami.
Demontaż starej słuchawki: pierwszy, prosty krok
Zacznij od ostrożnego demontażu starego unifonu. Zazwyczaj wymaga to odkręcenia kilku śrub mocujących obudowę. Po zdjęciu obudowy, delikatnie odłącz przewody od zacisków. Jeśli nie zrobiłeś zdjęcia, postaraj się zapamiętać lub zanotować, który przewód był podłączony do którego zacisku. Nie szarp przewodów jeśli są zapieczone, użyj śrubokręta do delikatnego podważenia.
- Odkręć śruby mocujące obudowę starego unifonu.
- Zdejmij obudowę, odsłaniając zaciski z podłączonymi przewodami.
- Zrób zdjęcie podłączenia, jeśli jeszcze tego nie zrobiłeś.
- Delikatnie odłącz przewody od zacisków. Możesz użyć małego śrubokręta do poluzowania śrubek przy zaciskach.
Przygotowanie przewodów w ścianie do podłączenia nowego urządzenia
Po demontażu starego unifonu, upewnij się, że końcówki przewodów wychodzących ze ściany są w dobrym stanie. Jeśli izolacja jest uszkodzona lub zaśniedziała, ostrożnie ją usuń za pomocą strippera lub nożyka, odsłaniając około 1-1.5 cm czystego drutu. Upewnij się, że przewody nie są ze sobą zwarte. Jeśli są zbyt krótkie, możesz rozważyć użycie kostek elektrycznych do ich przedłużenia, ale zazwyczaj nie jest to konieczne.

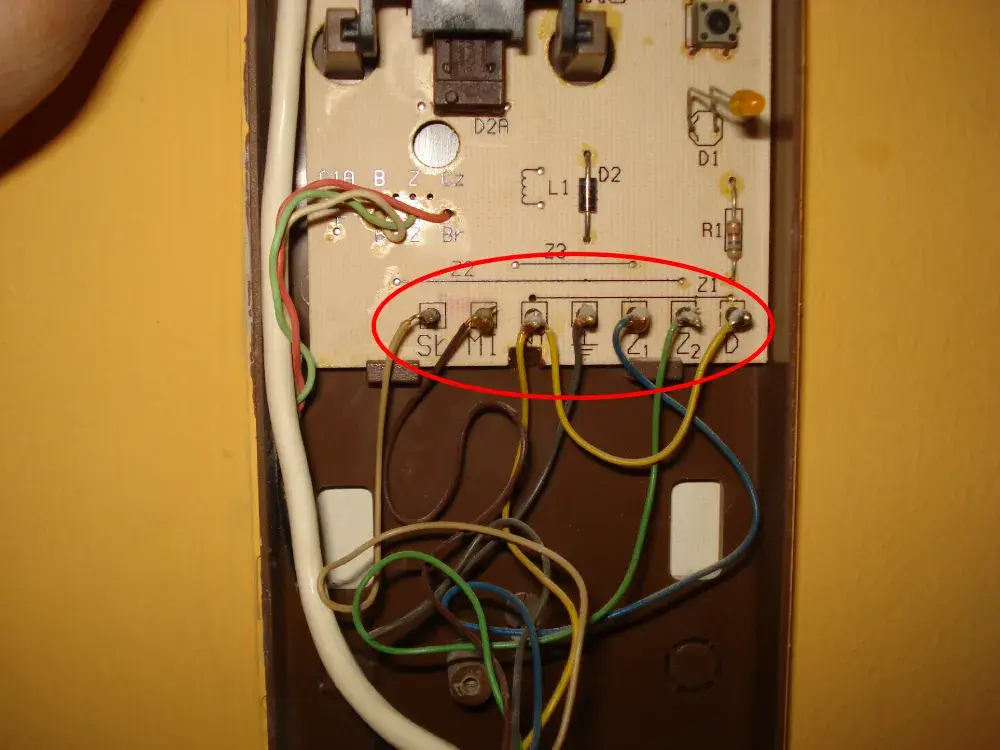

Podłączanie żył do nowego unifonu: gdzie trafić którym kablem?
Teraz nadszedł czas na podłączenie przewodów do nowego unifonu. Korzystając ze zrobionego zdjęcia lub zidentyfikowanych oznaczeń, podłącz każdy przewód do odpowiedniego zacisku w nowym urządzeniu. Upewnij się, że śruby zacisków są dobrze dokręcone, aby zapewnić dobry kontakt elektryczny. Luźne połączenie jest częstą przyczyną problemów z działaniem domofonu.
- Zidentyfikuj zaciski na nowym unifonie (MASA, SŁUCHAWKA, MIKROFON, WYWOŁANIE, ZACZEP 1, ZACZEP 2).
- Na podstawie zdjęcia starego podłączenia lub wcześniejszej identyfikacji, podłącz odpowiedni przewód do każdego zacisku.
- Zacznij od przewodu MASY (GND, -) jest on kluczowy.
- Następnie podłącz przewody SŁUCHAWKI i MIKROFONU.
- Podłącz przewód WYWOŁANIA.
- Na końcu podłącz przewód ZACZEPU 1 (lub ZACZEPU 2, jeśli jest wykorzystywany).
- Dokładnie dokręć wszystkie śruby zacisków.
Co to są "mostki" (zworki) i dlaczego mogą być kluczowe dla działania przycisku?
Niektóre unifony, zwłaszcza te starsze lub bardziej uniwersalne, posiadają tzw. "mostki" lub "zworki". Są to małe plastikowe elementy z metalowymi stykami, które można przesuwać lub wyjmować, tworząc lub przerywając połączenie między dwoma zaciskami. Mostki są często kluczowe dla prawidłowego działania przycisku otwierania drzwi (elektrozaczepu). Ich konfiguracja zależy od typu centrali domofonowej, z którą współpracuje unifon. Na przykład, w niektórych systemach zacisk ZACZEP musi być połączony (zmostkowany) z zaciskiem MASY, aby przycisk zadziałał. Zawsze sprawdzaj instrukcję obsługi swojego nowego unifonu zazwyczaj zawiera ona schematy konfiguracji mostków dla różnych typów instalacji. Popularne modele, takie jak Urmet 1131 czy Cyfral SLIM, mają szczegółowe opisy w swoich instrukcjach.
Bezpieczne zamocowanie nowego unifonu na ścianie
Po poprawnym podłączeniu wszystkich przewodów, możesz zamocować nowy unifon na ścianie. Upewnij się, że wszystkie przewody są schludnie ułożone i nie są przyciśnięte przez obudowę. Zadbaj o to, aby końcówki przewodów nie wystawały poza obudowę i nie miały możliwości zetknięcia się z innymi elementami. Zamocuj obudowę unifonu zgodnie z instrukcją producenta, upewniając się, że jest stabilnie przytwierdzona.
Testowanie i rozwiązywanie problemów
Po zakończeniu instalacji, nadszedł czas na najważniejszy etap testowanie. Włącz zasilanie (jeśli było odłączone) i sprawdź, czy wszystkie funkcje unifonu działają poprawnie. Jeśli napotkasz problemy, nie panikuj większość z nich ma proste rozwiązania.
Domofon "nie żyje": gdzie najpierw szukać przyczyny?
Jeśli po podłączeniu nic się nie dzieje (brak dźwięku, brak reakcji na przyciski), najczęstszą przyczyną jest nieprawidłowe podłączenie żyły MASY. Sprawdź ponownie, czy przewód masowy jest prawidłowo zidentyfikowany i podłączony do właściwego zacisku. Upewnij się, że śruba zacisku jest dobrze dokręcona. Jeśli MASA jest podłączona poprawnie, sprawdź pozostałe połączenia.
Słychać dzwonek, ale nic poza tym: Diagnostyka problemów z komunikacją
Jeśli słyszysz sygnał wywołania (dzwonek), ale nie możesz rozmawiać z osobą przy drzwiach ani otworzyć elektrozaczepu, oznacza to, że żyła WYWOŁANIA i MASA są prawdopodobnie podłączone poprawnie. Problem leży w pozostałych przewodach. Sprawdź dokładnie podłączenia żył SŁUCHAWKI, MIKROFONU i ZACZEPU.
Ty słyszysz, ale Ciebie nie słychać (lub odwrotnie): jak poprawnie sparować mikrofon i głośnik?
Problem jednostronnej komunikacji, czyli słyszysz rozmówcę, ale on Ciebie nie, lub odwrotnie, to niemal zawsze zamienione żyły SŁUCHAWKA i MIKROFON. Spróbuj zamienić przewody podłączone do tych dwóch zacisków. Po zamianie, ponownie przetestuj komunikację.
Przycisk otwierania drzwi nie reaguje: najczęstsze błędy i ich rozwiązania
Jeśli przycisk otwierania drzwi nie działa, najczęściej jest to spowodowane błędnym podłączeniem żyły ZACZEP lub nieprawidłową konfiguracją mostków (zworek). Sprawdź, czy przewód ZACZEP jest podłączony do właściwego zacisku. Następnie, koniecznie zajrzyj do instrukcji producenta Twojego unifonu i sprawdź schemat mostkowania dla Twojego typu instalacji. Być może konieczne jest zmostkowanie zacisku ZACZEP z zaciskiem MASY.
Ciągłe buczenie lub piski w słuchawce: co to oznacza i jak temu zaradzić?
Ciągłe buczenie lub pisk w słuchawce może być sygnałem kilku problemów. Najczęściej jest to związane z problemami z masą (np. luźne połączenie, zwarcie), ale może też oznaczać zwarcie na innej linii, uszkodzony unifon lub problem z samą centralą domofonową w budynku. Ponownie sprawdź wszystkie połączenia, upewniając się, że są solidne i nie ma żadnych zwarć. Jeśli problem nadal występuje, rozważ kontakt z administracją lub fachowcem.
"Pamiętaj, że w przypadku problemów, które wydają się wykraczać poza proste błędy w podłączeniu, zawsze warto skonsultować się z administratorem budynku lub doświadczonym elektrykiem. Bezpieczeństwo jest najważniejsze!"
Samodzielna wymiana unifonu: Czy to dla Ciebie?
Podjęcie decyzji o samodzielnej wymianie unifonu zależy od Twojej pewności siebie i dostępnych zasobów. Oto kilka wskazówek, które pomogą Ci ocenić, czy to zadanie jest dla Ciebie.
Kiedy warto podjąć wyzwanie, a kiedy lepiej wezwać fachowca?
Jeśli posiadasz zdjęcie starego podłączenia, rozumiesz podstawowe oznaczenia zacisków i masz cierpliwość do dokładnego wykonania każdego kroku, samodzielna wymiana jest jak najbardziej wykonalna. Szczególnie jeśli Twój nowy unifon jest kompatybilny z Twoim systemem i posiada jasną instrukcję. Jednak jeśli instalacja jest bardzo nietypowa, nie masz żadnych punktów odniesienia (brak zdjęcia, niejasne oznaczenia), a próby identyfikacji przewodów kończą się niepowodzeniem lub ciągłymi problemami, lepiej wezwać doświadczonego fachowca. Koszt usługi może być niższy niż potencjalne szkody spowodowane błędnym podłączeniem.
Jak dbać o nowy unifon, by służył latami?
Po udanej wymianie, zadbaj o swój nowy unifon. Unikaj zalewania go wodą (np. podczas mycia okien) i nie narażaj na uderzenia. Delikatne obchodzenie się z przyciskami i słuchawką zapewni jego długowieczność. Regularne przecieranie go suchą lub lekko wilgotną ściereczką pomoże utrzymać go w czystości.
