Na etapie stanu surowego kilka decyzji przesądza o tym, czy instalacja elektryczna będzie bezpieczna i łatwa do rozbudowy, czy stanie się źródłem późniejszych przeróbek. Właśnie dlatego temat uziemienia w fundamencie warto rozumieć od razu, zanim beton zostanie wylany i zanim część robót stanie się praktycznie nieodwracalna. Poniżej wyjaśniam, co daje takie rozwiązanie, jak je wykonać poprawnie, kiedy potrzebna jest alternatywa i jakie błędy najczęściej psują efekt.
Najkrótsza odpowiedź jest taka, że najlepiej zaplanować to razem z fundamentem
- Najlepszy moment na wykonanie uziemienia to etap zbrojenia i przed zalaniem betonu.
- W nowym domu takie rozwiązanie zwykle jest tańsze i trwalsze niż poprawki po fakcie.
- Liczą się detale: ciągłość połączeń, odpowiednia otulina betonu i wyprowadzenia do GSU.
- W polskich Warunkach technicznych można wykorzystać zbrojenie fundamentów jako uziom instalacji elektrycznej.
- Jeśli fundament jest już gotowy albo mocno odizolowany od gruntu, trzeba rozważyć otok lub uziomy pionowe.
- Po wykonaniu warto zrobić pomiary i dokumentację zdjęciową, zanim wszystko zostanie zasłonięte.
Czym jest i co realnie daje w domu jednorodzinnym
Uziemienie w fundamencie to po prostu sposób na wykorzystanie zbrojenia lub dodatkowego przewodu zatopionego w betonie jako trwałej drogi odprowadzenia prądu do ziemi. W praktyce chodzi nie tylko o „bezpieczny kabel w betonie”, ale o część większego układu ochrony, który łączy instalację elektryczną, główną szynę uziemiającą i elementy metalowe budynku.
Najważniejszy efekt jest bardzo prosty: wyrównanie potencjałów. To znaczy, że metalowe elementy domu, instalacja elektryczna i grunt nie „żyją” w oderwaniu od siebie, tylko są spięte w sposób ograniczający ryzyko porażenia i szkód przy przepięciach. Przy domu z instalacją odgromową albo rozbudowaną elektroniką, pompą ciepła, automatyką czy fotowoltaiką ma to znaczenie większe, niż wielu inwestorów zakłada na starcie.
W polskich Warunkach technicznych przyjmuje się, że jako uziomy instalacji elektrycznej można wykorzystywać zbrojenia fundamentów oraz inne metalowe elementy w fundamencie. To ważne, bo pokazuje, że nie mówimy o dodatku „dla chętnych”, tylko o rozwiązaniu wpisanym w normalną praktykę budowlaną. Od tego punktu już krok do pytania, kiedy najlepiej to zrobić, żeby nie przepłacić za poprawki.
Dlaczego najlepiej zrobić to na etapie fundamentów
Najkrócej: później robi się drożej, trudniej i bardziej inwazyjnie. Jeśli temat zostanie pominięty przed wylaniem betonu, zostaje albo uziom otokowy wokół budynku, albo uziomy pionowe, czasem jedno i drugie. To oznacza wykopy, odtwarzanie terenu, kolizje z opaską, nawierzchnią, izolacją i często z już gotową elewacją.
W nowym domu sam koszt materiału i robocizny przy dobrze zaplanowanym rozwiązaniu zwykle zamyka się w kilkuset do kilku tysięcy złotych, zależnie od wielkości budynku, typu fundamentu i tego, czy od razu robiona jest też instalacja odgromowa. Naprawianie braku po zakończeniu budowy bywa wyraźnie droższe, bo wchodzi dodatkowa ziemia, beton, izolacje i odtworzenie otoczenia. Z mojego punktu widzenia to jeden z tych elementów, na których oszczędzanie zwykle nie ma sensu.
Jest jeszcze jeden praktyczny argument. Kiedy temat zamkniesz na etapie zbrojenia, łatwiej skoordynować elektryka, kierownika budowy i ekipę od fundamentów. Jeśli zostawisz go „na potem”, zaczynają się telefoniczne ustalenia, poprawki i nerwowe szukanie miejsca na wyprowadzenia. Dalej pokażę, jak wygląda poprawne wykonanie w różnych typach fundamentów.
Jak wygląda poprawne wykonanie w ławach, płycie i stopach
Tu zaczynają się szczegóły, które naprawdę decydują o skuteczności. Sama obecność metalu w betonie nie wystarcza. Układ musi mieć ciągłość elektryczną, odpowiednią otulinę i sensownie poprowadzone wyprowadzenia do dalszej części instalacji.
Ławy fundamentowe

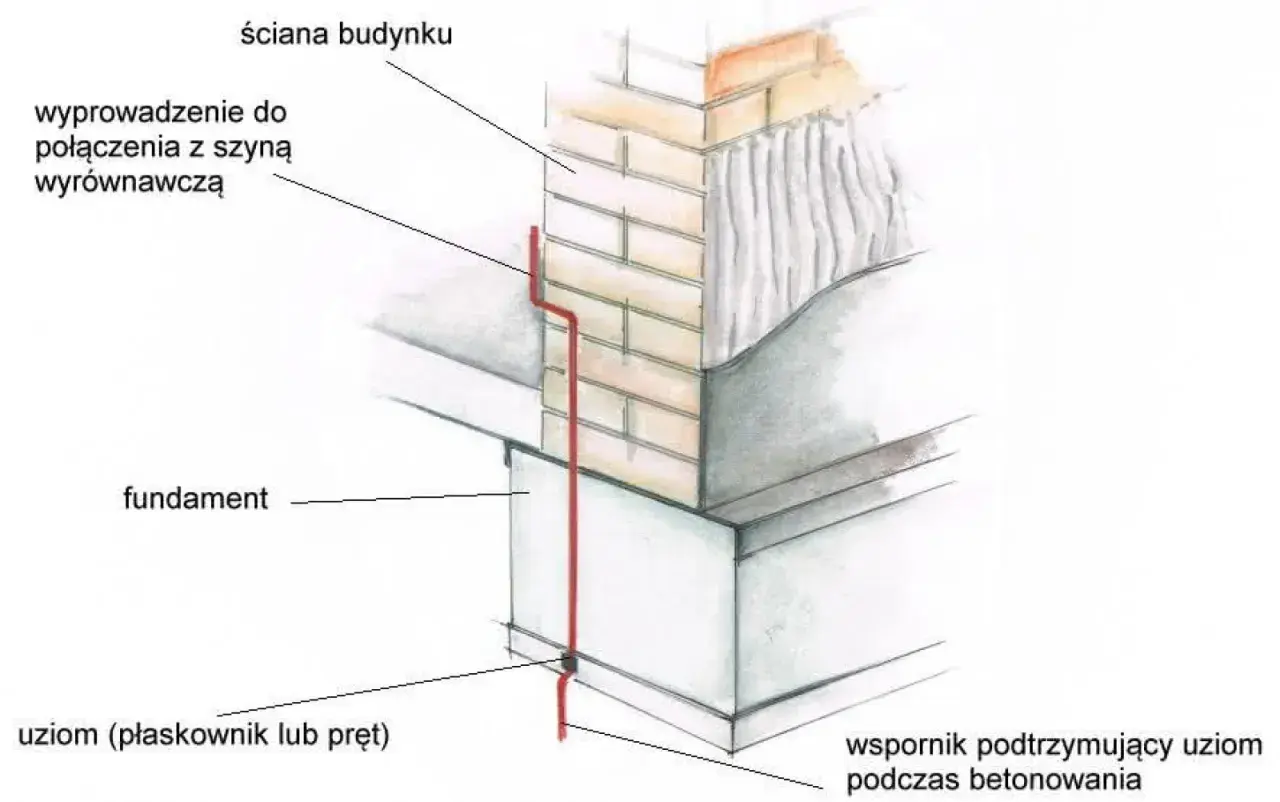

W ławach najczęściej układa się zamknięty pierścień z bednarki albo innego przewodu przewidzianego w projekcie. Ważne są dwa warunki: po pierwsze, przewód ma być otoczony betonem z każdej strony, a po drugie, musi być dobrze połączony ze zbrojeniem. W praktyce przyjmuje się, że otulina betonu powinna mieć co najmniej 50 mm, bo to poprawia trwałość i ogranicza korozję.
Połączenia ze zbrojeniem wykonuje się zwykle w odstępach nie większych niż 2 m. Nie traktowałbym drutu wiązałkowego jako pewnego połączenia elektrycznego, bo on służy głównie do montażu zbrojenia. Jeśli trzeba zrobić połączenie naprawdę pewne, stosuje się spawanie albo atestowane zaciski śrubowe. To detal, ale właśnie przez takie detale instalacja działa albo tylko „wygląda, że działa”.
Płyta fundamentowa
Przy płycie fundamentowej uziemienie układa się jako zamknięty pierścień wzdłuż zewnętrznych krawędzi płyty, a w większych obiektach dochodzą połączenia poprzeczne. W praktyce chodzi o to, żeby nie tworzyć zbyt dużych oczek sieci. Dobrą zasadą jest utrzymywanie wymiarów oczek nie większych niż 20 x 20 m, a jeśli budynek jest większy, trzeba dodać kolejne połączenia.
To rozwiązanie dobrze współpracuje z nowoczesnymi domami na płycie, ale wymaga starannego prowadzenia przewodów jeszcze przed betonowaniem. Gdy projekt przewiduje dużo technologii w domu, ta część prac zyskuje na znaczeniu, bo później trudno już coś poprawić bez naruszania konstrukcji.
Przeczytaj również: Jak urządzić małe mieszkanie 30 m²? Praktyczne porady i triki
Stopy fundamentowe i fundamenty pojedyncze
W pojedynczych stopach nie chodzi o jeden długi obwód wokół całego budynku, tylko o sensowne uziemienie każdej części, która pracuje jako osobny fundament. W praktyce przyjmuje się, że taki fundament powinien mieć uziom o długości co najmniej 2,5 m, a poszczególne elementy trzeba potem spiąć tak, by wyrównać potencjały całego obiektu.
To ważne szczególnie tam, gdzie konstrukcja nie jest jednolita. Jeśli dom ma rozczłonkowaną bryłę, kilka segmentów albo lokalne zmiany poziomów, układ uziemiający też nie powinien być „zrobiony byle jak”. Właśnie w takich miejscach najczęściej wychodzą później poprawki. Przechodzę więc do materiałów, bo one równie mocno wpływają na trwałość całego układu.
Jakie materiały i połączenia sprawdzają się w praktyce
W teorii wszystko wygląda prosto, ale w praktyce liczy się odporność na korozję, pewność połączeń i zgodność z resztą instalacji. Nie ma sensu oszczędzać na elemencie, który po zalaniu zostaje w betonie na dziesięciolecia.
| Element | Co zwykle ma sens | Na co uważać |
|---|---|---|
| Bednarka stalowa ocynkowana | Najczęściej stosowane rozwiązanie w domach jednorodzinnych, łatwe do ułożenia i połączenia | Trzeba zadbać o pełne zalanie betonem i poprawne łączenie ze zbrojeniem |
| Stal nierdzewna | Dobra tam, gdzie środowisko jest bardziej agresywne korozyjnie | Jest droższa, więc warto ją dobierać świadomie, a nie „na wszelki wypadek” |
| Połączenia spawane | Bardzo pewne, jeśli wykona je ktoś z odpowiednimi uprawnieniami i zachowa wymaganą długość złącza | Wymagają dyscypliny wykonawczej, nie każdy monter zrobi to poprawnie |
| Zaciski śrubowe | Praktyczne przy wyprowadzeniach i miejscach, gdzie trzeba zachować dostęp serwisowy | Muszą być elementami przeznaczonymi do takiego zastosowania, nie przypadkowym osprzętem |
W budownictwie jednorodzinnym często spotyka się bednarkę o przekroju 30 x 4 mm, bo to rozsądny kompromis między trwałością a kosztem. Traktuję to jednak jako praktykę rynkową, a nie uniwersalną receptę, bo dobór materiału zależy od projektu, warunków gruntowych i ewentualnej ochrony odgromowej. Warto też pamiętać, że niektóre zestawienia materiałów, zwłaszcza miedź ze stalą ocynkowaną, mogą przyspieszać korozję galwaniczną, więc mieszanie metali trzeba robić świadomie, a nie przypadkiem.
Jeśli ten fragment jest zrobiony porządnie, reszta instalacji ma dużo łatwiejsze zadanie. A gdy fundament nie daje takiej możliwości, trzeba wybrać inne rozwiązanie, o czym piszę niżej.
Kiedy fundament nie wystarczy i trzeba szukać alternatywy
Nie każdy dom da się uziemić w fundamencie. Czasem problemem jest gotowy budynek, czasem bardzo szczelna izolacja, czasem nietypowa konstrukcja. Wtedy nie upierałbym się przy jednym wariancie za wszelką cenę, tylko dobrałbym rozwiązanie do realnych warunków.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Uziemienie w fundamencie | Nowy dom, etap zbrojenia, możliwość wykonania przed betonowaniem | Najwygodniejsze, trwałe, zwykle najtańsze w budowie | Trudne do poprawienia po fakcie |
| Uziom otokowy | Gdy fundament jest już zamknięty albo nie ma pewności co do ciągłości uziemienia | Można wykonać później, dobrze sprawdza się jako uzupełnienie | Wymaga wykopu i ingerencji w teren wokół budynku |
| Uziomy pionowe | Gdy działka jest mała albo grunt wymaga wsparcia systemu | Pomagają tam, gdzie brakuje miejsca na otok | Zwykle traktuje się je jako wsparcie, a nie jedyny filar ochrony |
W praktyce często łączy się kilka rozwiązań. Jeśli dom ma już fundamentowe uziemienie, ale projekt przewiduje instalację odgromową lub rozbudowane zabezpieczenia przepięciowe, projektant może dołożyć otok albo uziomy pionowe. To nie jest fanaberia, tylko sposób na obniżenie rezystancji i lepsze wyrównanie potencjałów. Od tego już prosta droga do błędów wykonawczych, które najczęściej psują efekt.
Najczęstsze błędy, które wychodzą dopiero po odbiorze
Tu zwykle nie ma spektakularnych awarii od razu. Problem wychodzi dopiero przy pomiarze, w trakcie burzy albo wtedy, gdy trzeba dobudować ochronę przeciwprzepięciową i okazuje się, że instalacja nie ma porządnej bazy. Z mojego doświadczenia najczęściej powtarzają się te same potknięcia.
- Brak ciągłości połączeń między odcinkami przewodu lub między przewodem a zbrojeniem.
- Zbyt mała otulina betonowa, przez co metal jest bardziej narażony na korozję.
- Łączenie „na drut wiązałkowy” tam, gdzie potrzebne jest połączenie elektryczne, a nie tylko montażowe.

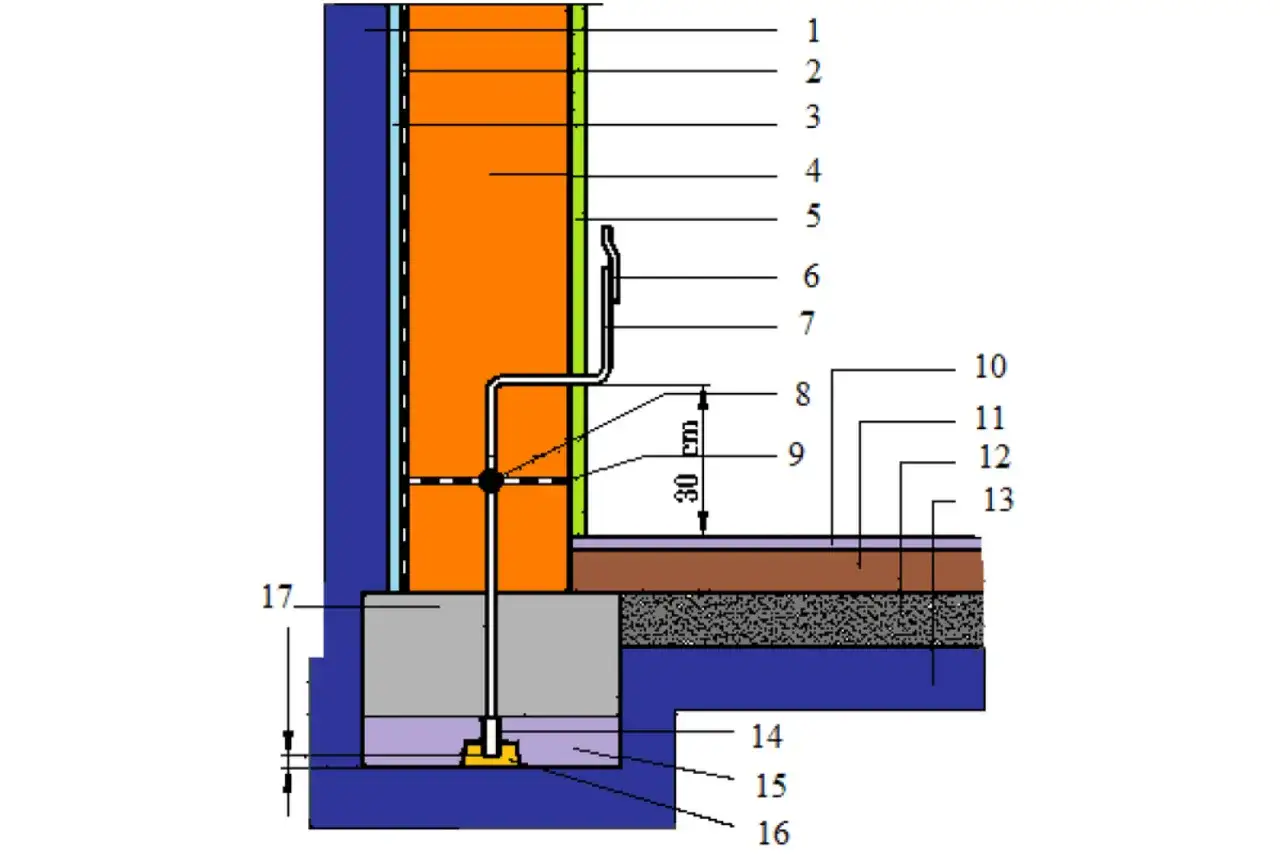

- Brak wyprowadzeń do GSU, czyli do głównej szyny uziemiającej, przez co później trzeba kombinować z przebiciami i przeróbkami.
- Mieszanie materiałów bez projektu, zwłaszcza takich, które mogą przyspieszać korozję galwaniczną.
- Brak dokumentacji zdjęciowej przed zalaniem, przez co po latach nikt nie wie, jak naprawdę poprowadzono przewody.
Do tego dochodzi jeszcze błąd organizacyjny, który widzę bardzo często: temat uziemienia traktuje się jak drobiazg „do załatwienia przy okazji”. Tymczasem to jeden z tych elementów, które trzeba zamknąć, zanim beton przykryje całą decyzję. Jeśli budynek ma mieć instalację odgromową, panele fotowoltaiczne, pompę ciepła albo automatykę bram, niedoróbki wychodzą szybciej i kosztują więcej. Zostaje więc ostatnia rzecz, którą zawsze dopinanie razem z uziemieniem.
Co dopiąć razem z uziemieniem, żeby nie wracać do tematu po tynkach
Gdybym miał wskazać trzy rzeczy, które warto zamknąć jednym ruchem, byłyby to: wyprowadzenia do GSU, plan ochrony przepięciowej i dokumentacja wykonawcza. Główna szyna uziemiająca nie powinna być traktowana jako detal techniczny, tylko jako punkt odniesienia dla całego domu. To do niej spina się uziemienie, przewody ochronne i połączenia wyrównawcze.
Jeśli w projekcie przewidziano instalację odgromową, trzeba od razu skoordynować miejsce wyprowadzeń z przewodami odprowadzającymi. Jeśli dom ma nowoczesną elektronikę, warto też przewidzieć ochronniki przepięć odpowiednio do układu zasilania. Sama dobra rezystancja uziemienia pomaga, ale nie załatwia wszystkiego, dlatego nie patrzyłbym na ten temat wyłącznie przez pryzmat jednego elementu.
Przy odbiorze domu sprawdzam nie tylko to, co widać na elewacji, ale też to, czego już nie widać: zdjęcia z etapu zbrojenia, protokół pomiarowy i zgodność wykonania z projektem. To szczególnie ważne dla osób kupujących dom albo działkę pod budowę, bo poprawne uziemienie nie podnosi atrakcyjności wizualnej nieruchomości, ale realnie podnosi jej jakość i bezpieczeństwo użytkowania. Jeśli cały ten układ został zrobiony porządnie, temat znika na lata, zamiast wracać przy pierwszej większej modernizacji.
